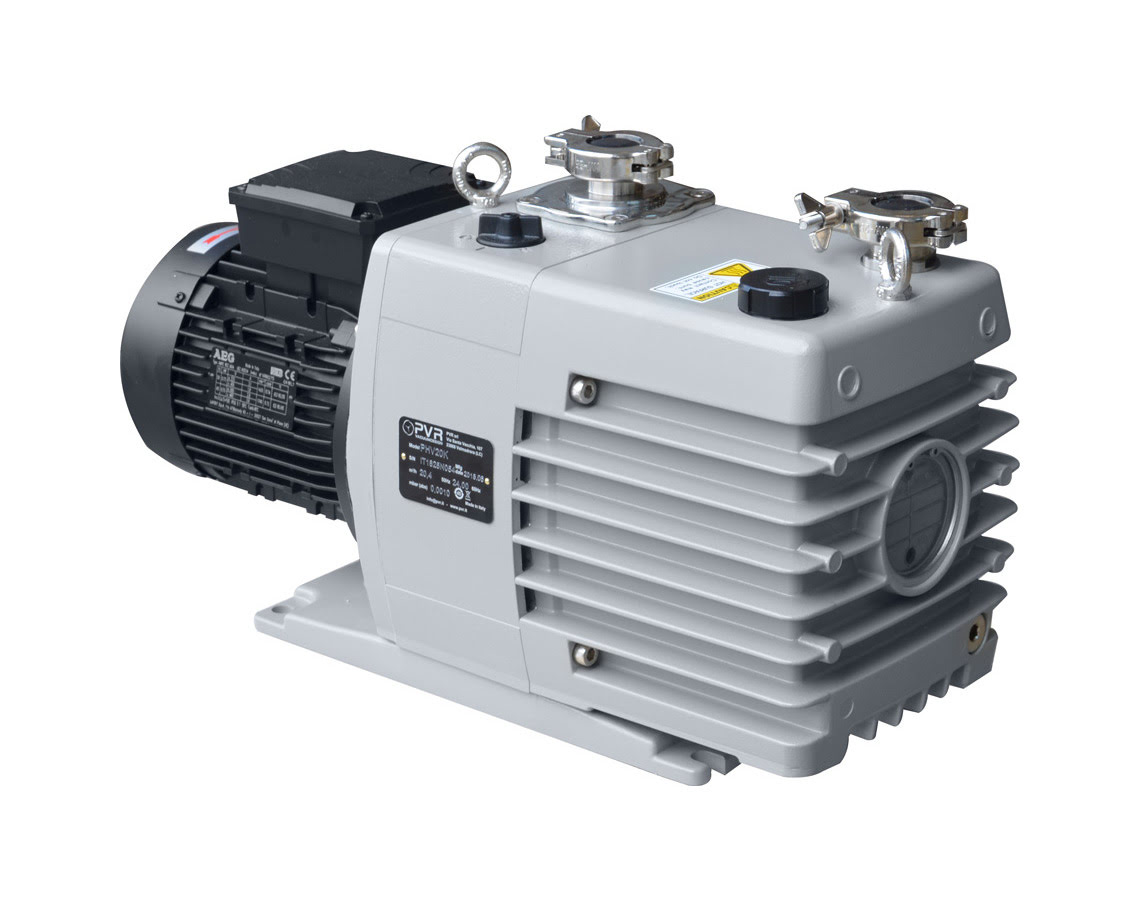

PHV系列雙級旋片泵
◆ 極限真空度: ≤1x10-3mbar
◆ 抽速:5÷270 m3/h
◆ PHV系列真空泵是雙級油封旋片式真空泵. 電機是法蘭安裝形式，和轉子通過柔性聯軸器連接。
◆ 在真空泵抽氣口集成有單向返油閥，防止真空泵停轉時返油到抽真空管道或真空容器中。
◆ 在真空泵抽氣口集成有單向返油閥，防止真空泵停轉時返油到抽真空管道或真空容器中。
◆ 此型號真空泵配置的油箱用于分離油霧和氣體，分離出來的油液自動返回到真空泵循環使用。
◆ 可配置調節型氣鎮閥，防止氣體中的水汽凝結在真空泵內。
◆ PHV系列真空泵適用于封閉式系統或持續保持高真空1x10-3mbar的場合。
可選配置：
◆ 外置式抽氣過濾器
◆ 外置式TMF型排氣過濾器
技術指標：
| 技術指標 | 單位 | 頻率 | PHV 5K | PHV 10K | PHV 20K | PHV 30K | PHV 50K | PHV 75K | PHV 120K | PHV 180K | PHV 270K |
抽速 | m3/h | 50Hz | 5 | 10 | 20 | 30 | 50 | 75 | 120 | 180 | 270 |
| 60Hz | 6 | 12 | 24 | 36 | 60 | 90 | 144 | 216 | 324 | ||
極限真空度（氣鎮開） | mbar | ≤1x10-3 | ≤1x10-3 | ≤1x10-3 | ≤1x10-3 | ≤1x10-3 | ≤1x10-3 | ≤ 1x10-3 | ≤1x10-3 | ≤1x10-3 | |
| 電機功率 | kW | 50Hz | 0.4 | 0.4 | 0.75 | 0.75 | 1.5 | 2.2 | 4 | 5.5 | 7.5 |
| 60Hz | |||||||||||
| 電機轉速 | rpm | 50Hz | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 |
| 60Hz | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | ||
允許最大水蒸氣分壓 | mbar | 53 | 53 | 53 | 53 | 53 | 53 | 27 | 27 | 27 | |
| 水蒸氣抽氣能力 | kg/h | 0.2 | 0.39 | 0.79 | 1.18 | 1.97 | 2.96 | 2.37 | 3.55 | 5.33 | |
所需油量 | l | 1.1 | 1.2 | 2 | 2.3 | 4.5 | 6.54 | 11 | 16 | 17 | |
| 運行噪音 | dB(A) | 50Hz | 50 | 50 | 52 | 52 | 56 | 56 | 65 | 65 | 65 |
| 60Hz | |||||||||||
| 尺寸 長 x 寬x 高 | mm | 454x170x253 | 479x170x253 | 543x210x288 | 576x210x288 | 709x250x370 | 794x280x415 | 974x320 x465 | 1101x400 x528 | 1179x400 x598 | |
重量 | kg | 21 | 22.5 | 38 | 41 | 68 | 84 | 172 | 290 | 358 | |
| 接口規格 * | 抽氣 | 25KF | 25KF | 25KF | 25KF | 40KF | 40KF | ISO63 | ISO63 | ISO63 | |
| 排氣 | ISO40 | ISO40 | ISO40 |
